固定續接器(BEK)

編號BEK

固定續接器被包覆於混凝土中，可接續已施預力畢的鋼絞線束。續接器施預力的第一階段構件尺寸請參考P05 & P06，可配合腹板厚度選用所需的端錨組類。

規格說明
  1. 波紋管
  2. 外護罩
  3. 連接套筒
  4. 固定續接錨頭
  5. 透氣孔
  6. 續接施力錨頭
  7. 錨座架(A)/(B)型
  8. 螺旋筋
  9. 喇叭管

未標示公差值者，依JIS規範標準。

活動續接器(BEV)

編號BEV

活動續接器之功能在把預力鋼絞線束與需延長但尚未施預力之的鋼絞線束連接起來。

規格說明
  1. 套管
  2. 左右錐外護罩
  3. 連接套筒
  4. 固定續接錨頭
  5. 透氣孔
  6. 直外護罩
Tendon unit No. of strand Steel Duct a Φb Tendon unit No. of strand Steel Duct a Φb
ID. OD. ID. OD.
BEV-T13-04 4 50 55 890 173 BEV -T15-04 4 60 65 910 183
BEV-T13-07 7 60 65 970 193 BEV -T15-07 7 75 80 1010 208
BEV-T13-12 12 75 80 1050 233 BEV -T15-12 12 90 95 1160 258
BEV-T13-19 19 90 95 1230 278 BEV -T15-19 19 100 105 1350 308
BEV-T13-22 22 100 105 1330 305 BEV -T15-22 22 105 110 1450 328
BEV-T13-27 27 105 110 1470 313 BEV -T15-27 27 115 120 1490 358
BEV-T13-31 31 105 110 1490 338 BEV -T15-31 31 125 130 1590 378
單位：mm
未標示公差值者，依JIS規範標準。

單根續接器組成(BES)

編號BES

活動續接器之功能在把預力鋼絞線束與需延長但尚未施預力之的鋼絞線束連接起來。BES主要特色為利用單根錨具續接，外護罩長度可配合鋼絞線伸長量需求進行裁切。

規格說明
Strand Type ψA B C D E F G H
T13-04 100 1600 1700 130 260 w/o 120 1090
T13-07 125 1700 1800 130 260 w/o 120 1190
T13-09 160 1900 2000 160 260 260 150 1070
T13-12 160 1900 2000 160 260 260 150 1070
T13-15 200 2000 2100 190 260 260 180 1110
T13-19 200 2000 2100 190 260 260 180 1110
T13-22 250 2100 2200 210 260 260 200 1170
T13-27 315 2200 2300 230 260 260 220 1230
T13-31 355 2300 2400 250 260 260 220 1280
T15-04 100 1600 1700 150 300 w/o 150 1000
T15-07 125 1700 1800 150 300 w/o 150 1100
T15-09 160 1900 2000 200 300 300 200 900
T15-12 160 1900 2000 200 300 300 200 900
T15-15 200 2000 2100 220 300 300 220 960
T15-19 200 2000 2100 220 300 300 220 960
T15-22 250 2100 2200 250 300 300 250 1000
T15-27 315 2200 2300 260 300 300 260 1080
T15-31 355 2300 2400 270 300 300 270 1160
單位：mm
未標示公差值者，依JIS規範標準。

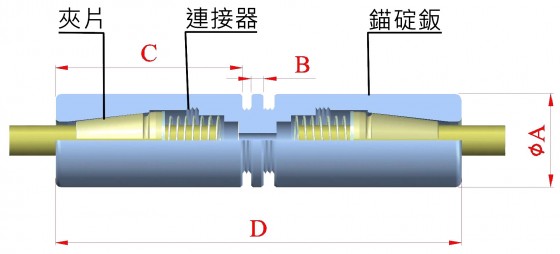

單根續接器

編號BES

未標示公差值者，依JIS規範標準

歡迎 OEM / ODM

規格說明
型號 ΦA B C D
BES-T13 0.5"/0.52" 40 6 75 156
BES-T15 0.6"/0.65" 45 6 90 186
單位：mm
未標示公差值者，依JIS規範標準
