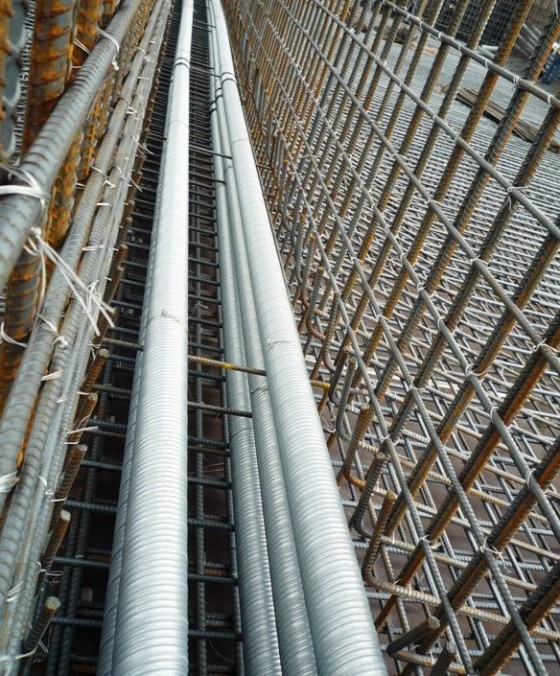

鍍鋅金屬套管

金屬波紋管是用鍍鋅或不鍍鋅低碳鋼帶螺旋折疊咬口製成的金屬管及其連接用管。

用於後張法預應力混凝土結構或構件的成孔。

金屬管道可根據設計的強度選擇無縫管或波紋管，在後張法中預埋金屬的目的是為放置鋼筋束留下空間。

使用波紋管可降低孔道摩阻，減少損失。

規格說明


圓形截面金屬波紋管技術參數：

內徑(ID.) 50 60 65 75 90 100 105 115 125 130
外徑(OD.) 55 65 70 80 95 105 110 120 130 135
允許偏差 ±0.50
型鋼帶厚度 >0.3
增強型鋼帶厚度 >0.32 >0.4 >0.6

Note:

  1. 單位：mm
  2. 按供需雙方協議亦可供應表中未列尺寸的規格

扁形截面金屬波紋管技術參數：

短軸方向 長度 22 22 22 22 25 25 25 25
允許偏差 ＋3/0 ＋3/0
長軸方向 長度 65 74 74 90 56 66 76 96
允許偏差 ±1/0 ±2/0
鋼帶厚度 0.3




最小套管中心間距技術參數：

型 號 最小套管中心間距(mm) 最小的支撐間距(m) 型 號 最小套管中心間距(mm) 最小的支撐間距(m)
T13-04 90 1 T15-04 108 1
T13-07 108 1 T15-07 117 1
T13-12 117 1 T15-12 162 1
T13-15 162 1 T15-15 180 1
T13-19 162 1 T15-19 180 1
T13-22 180 1 T15-22 189 1
T13-25 189 1 T15-25 207 1
T13-27 189 1 T15-27 207 1
T13-31 189 1 T15-31 207 1

塑料套管

波紋塑膠風管通常用於無黏結橋樑或外後張預力設計工程。

塑膠風管比鋼風管的優點是生產成本更低，耐用性更強，更符合環保要求。

鋼材消耗越少，對我們的地球就越好。

規格說明

圓型塑料波紋管技術參數:

ID OD 厚度
50 56 3
55 61 3
60 66 3
65 71 3
70 76 3
75 81 3
80 86 3
85 91 3
90 96 3
95 101 3
100 106 3
105 111 3
110 116 3
115 121 3
120 126 3
125 131 3
130 136 3


扁型塑料波紋管技術參數:

ID OD 厚度
41 45 2
46 42 2
55 61 2
60 33 2
72 78 2
90 96 2
